特定使用场景下（高校校园）充电宝失火深度解析

在如今的大学校园，充电宝已成为与手机、笔记本电脑并列的“生存必需品”。然而，这个为我们生活带来便利的设备，却潜藏着巨大的安全风险。

近年来，校园内因充电宝引发的火灾事故接连发生，不仅造成重大财产损失，更直接威胁到学生的生命安全。今天，本文从电化学机理、风险诱因两个维度，深度解析校园充电宝失火的原因。

一、充电宝失火核心元凶：锂电池的热失控！

充电宝失火的本质是——内部锂离子电池发生热失控！

这一过程具有明确的电化学演化路径，是一个正反馈的、不可逆的链式反应过程，通常由机械、电、热三类诱因触发，最终通过内短路形成火灾隐患。

具体过程可分解为以下三个阶段：

1.诱因阶段

内部短路：这是最常见也是最危险的诱因。电池内部隔膜因机械滥用（如摔落、挤压）、电滥用（如过充过放）或热滥用（如高温环境）而破损，导致正负极直接接触，产生巨大电流和热量。

外部短路：充电宝外部电路或接口故障，导致正负极直接连通（劣质充电宝往往缺乏完善的短路保护电路）。

过充：当电池已充满，若充电器或充电宝内部的电池管理系统继续施加充电电流，会导致过多的锂离子嵌入负极，形成金属锂枝晶。这些枝晶尖锐如针，极易刺穿隔膜，引发内部短路。

过放：将电池电量耗尽至截止电压以下，会导致电极材料结构发生不可逆的损坏，再次充电时易引发短路。

2.链式反应阶段

初始产生的热量使电池内部温度升高。

温度达到约90-120°C时，电池表面的SEI膜开始分解，分解反应放热，进一步推高温度。

温度升至约130-150°C时，隔膜开始熔化收缩，导致更大面积的内部短路，产热急剧增加。

温度继续升高至约180-200°C，正极材料分解，释放出氧气（尤其是钴酸锂电池）。

氧气的释放为电解液（易燃的有机溶剂）的燃烧提供了条件，电池内部压力和温度瞬间飙升。

3.爆发阶段

最终，电池壳体无法承受内部高压而破裂，喷出高温电解液蒸汽和粉尘。这些可燃气体与空气混合，遇高温或明火立即发生猛烈燃烧甚至爆炸。整个热失控过程可在极短时间内完成，并释放大量有毒烟气，灭火极其困难。

二、校园场景下的风险放大因子

在校园这一特定环境中，多种因素叠加，显著放大了充电宝的风险。产品良莠不齐与“山寨”泛滥，学生群体对价格敏感，易被低价劣质充电宝吸引。这些产品为了压缩成本，普遍存在：

1.使用瑕疵或回收电芯。电芯本身存在瑕疵或已接近寿命终点，内阻大，自放电率高，极易发生短路。

2.简化或虚标保护电路。缺少可靠的过充、过放、过流、短路保护芯片，或保护阈值设置不当，形同虚设。

3.结构设计粗糙。内部结构松散，电芯固定不牢，缺乏必要的隔热和泄压装置，无法有效应对意外冲击和内部压力积聚。

使用习惯不当

1.边充边用（充放电同时进行）：此过程会产生大量热量，若散热不良，极易导致电池过热。尤其是在玩游戏、看视频等高功耗场景下。

2.长时间过充：习惯于整夜充电，即使有保护电路，长期处于高压状态也会加速电池老化。

3.不当放置：将充电宝放在床上、沙发上等柔软密闭表面，或暴露在阳光下（如窗台），阻碍散热，导致热量积聚。

4.随意抛掷磕碰：学生对个人物品的粗暴使用，可能导致电芯内部结构受损，埋下短路隐患。

5.充电设备不匹配：使用非标、劣质或功率不匹配的充电器为充电宝充电，可能导致电压电流不稳定，引发过充或充电接口过热。

宿舍空间的风险聚合

高校宿舍的密集居住环境显著提升了火灾危害程度：

易燃物高度集中：床铺、书本、衣物等易燃物品围绕充电区域摆放，一旦充电宝发生爆燃，火势可在 30 秒内蔓延至整个床位。

逃生路径受限：多人宿舍的通道常被杂物堵塞，加之夜间休息时房门多关闭，火灾产生的浓烟易导致人员被困，增加救援难度。

监管存在盲区：自习室、图书馆等公共区域的充电宝无人看管，故障设备长时间闲置充电，成为隐蔽的火灾源头。

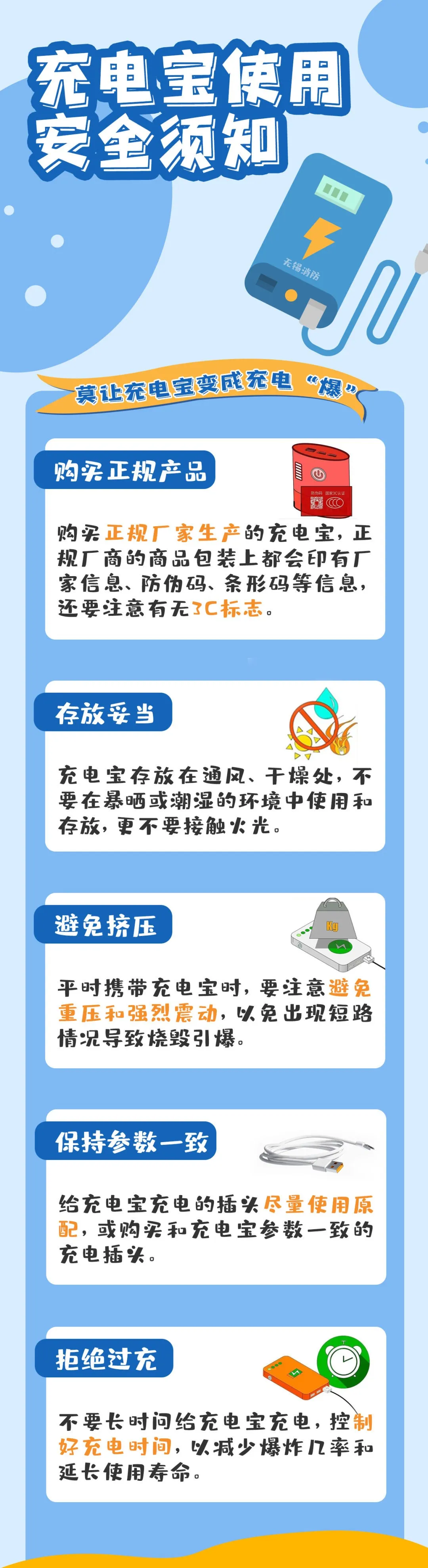

结语

校园充电宝安全，绝非小事。它既是产品质量问题，也是科学认知问题，更是行为习惯问题。每一次充电宝失火事故的背后，几乎都是“有缺陷的电芯”与“不安全的使用”共同作用的结果。

作为高校管理者和学生，我们应提升自身的“能源素养”，从了解其科学原理入手，以严谨的态度对待这个掌中的“能量块”，才能让科技真正服务于人，而非成为潜伏在身边的“定时炸弹”。

素材引用来源：本文素材来自内容和资料来源于中国消防、南渡印记，版权归原作者，文章可能会存在不当使用的情况，如作者名称及原始出处标注错误、引文不规范等情况，非恶意侵犯原权利人相关权益，敬请相关权利人谅解并与我们联系及时处理，本文仅供学习交流。
